Modul SAMA5
Modul SAMA5
Modul SAMA5 je vysoce integrovaný System-on-Module (SoM) osazený mikroprocesorem Atmel SAMA5D31 s procesorem ARM Cortex-A5. Je vybaven DDR2 SDRAM pamětí o kapacitě 256 MB, NAND Flash pamětí 256 MB, SPI Flash pamětí 512 KB pro uložení bootoaderu, 10/100 Mbps ethernetovým rozhraním, LCD TFT kontrolérem a řadou dalších periferií. Maximální taktovací frekvence procesoru je 536 MHz.
Modul má 200 vývodů, na kterých jsou vyvedeny všechny periferie mikroprocesoru. Vývody jsou jsou uspořádány na 4 konektorech s roztečí pinů 2,0 mm. Rozměry modulu jsou 65x65 mm, napájení 3,3 V.
K dispozici je operační systém Linux, bootovací program U-Boot a řada návodů jak vyvíjet aplikace pro embedded Linux, jak psát ovladače, konfigurovat operační systém a uložit jeho obraz do Flash paměti.
Modul SAMA5 je vyráběn jako OEM produkt, který lze použít jako jádro zákaznické desky. Použití hotového modulu výrazně zkracuje dobu vývoje nového výrobku a usnadňuje jeho návrh. Integrace klíčových prvků na modulu umožňuje hardwarovým designerům použít jednodušší a levnější desku plošných spojů.
Modul lze také využít při vývoji, prototypování a výuce. Spolu s prototypovací deskou BaseBoard a adaptérem, který převádí rozteč pinů 2,0 mm na rozteč 2,54 mm, může být modul SAMA5 použit pro vývoj a ladění uživatelské aplikace dříve, než je připravena finální deska.
Připadné dotazy a požadavky na cenovou nabídku nám posílejte na email ucsimply@elvoris.cz nebo volejte na tel. +420 702 013 711.
Základní vlastnosti
- Atmel SAMA5D31, ARM Cortex-A5, 536 MHz
- DDR2 SDRAM 256 MB, 32bitová sběrnice
- NAND Flash 256 MB, SPI Flash 512 KB
- Ethernet 10/100 Mbps + PHY
- LCD TFT Controller
- Image Sensor Interface
- Encryption: AES, TDES, SHA
- USB, USART, SPI, I2C, I2S, CAN
- 4 x 50 pinů, rozteč 2,0 mm
- Napájení 3,3V
- Rozměry 65 x 65 mm
Procesor
- Atmel SAMA5D31 eMPU
- ARM Cortex-A5, 536 MHz
- Memory Management Unit (MMU)
- Floating Point Unit (VFPv4)
Paměti
- DDR2 SDRAM 256 MB
- NAND Flash 256 MB
- SPI Flash 512 KB
Periferie
- Ethernet 10/100 Mbps + PHY
- LCD TFT Controller
- 3 x HS/FS/LS USB Port
- ITU-R BT. 601/656 Image Sensor Interface
- 2x CAN Controller
- 3x HS Memory Card Host
- 2x SPI, 3x I2C
- 4x USART, 2x UART, 1x DBGU
- 2x Synchronous Serial Controller
- 4-channel 16-bit PWM Controller
- 12-channel 12-bit A/D Controller
Bezpečnost
- Podpora SHA (Secure Hash Algorithm)
- TRNG: True Random Number Generator
- Encryption Engine: AES, TDES
- Atmel Secure Boot
Provedení
- Rozměry 65x65 mm
- 4x50 pinů s roztečí 2,0 mm
- Napájení 3,3 V
- Desetivrstvá DPS

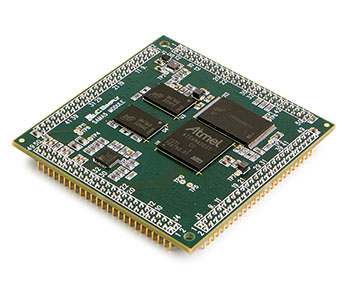

Rozměry modulu jsou 65x65 mm

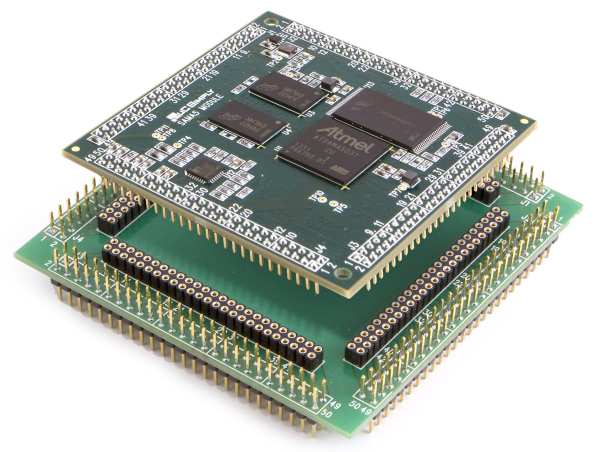

Adaptér s roztečí pinů 2,54 mm
