Konfigurace projektu v C::B

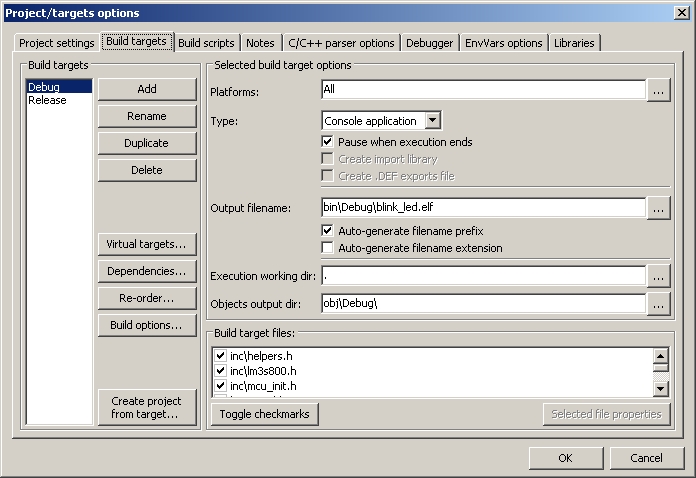

V levém sloupci na záložce Projects v klikneme pravým tlačítkem myši na projekt blink_led. Z kontextového menu vyberem položku Properties... a v zobrazeném dialogu vybereme záložku Build targets (viz obr. 1.11).

Nejdříve upravíme parametry pro generování ladicí (Debug) verze programu. Odstraňte výběr checkboxu Auto-generate filename extension a v položce Output filename změňte příponu .exe na .elf. Nyní vyberte v levém sloupci položku Release a stejnou úpravu proveďte i pro produkční verzi programu. V seznamu Build target files by měly být pro obě verze programu vybrány všechny soubory, které se překladu a linkování účastní. Z vyplněných hodnot je zřejmé, že pro ladicí verzi se object soubory budou ukládat do podadresáře obj\ Debug\ a program bude uložen v adresáři bin\Debug\. Výstupy produkční verze budou uloženy obdobně, object soubory se budou ukládat do podadresáře obj\ Release\ a program bude uložen v adresáři bin\Release\. Tlačítkem OK konfiguraci uložíte.

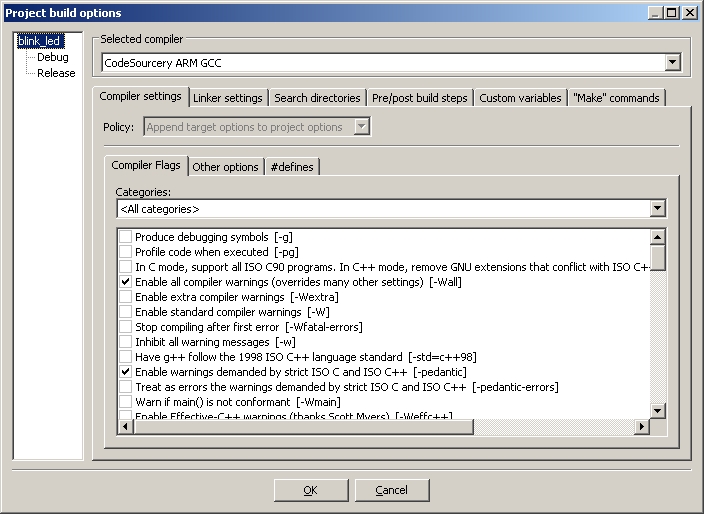

V comboboxu Selected compiler je nastaven CodeSourcery ARM GCC kompilátor. Na záložce Compiler settings je vybrána podzáložka Compiler flags ve které vybereme parametry překladače -Wall, -pedantic a -mthumb. Vybereme vedlejší podzáložku Other options a přidáme další parametry pro překladač -mcpu=cortex-m3 a -std=c99 (obr. 1.13).

Přepneme se do záložky Linker settings a do textového pole Other linker options přidáme dva řádky (obr. 1.14).

​
-T $(LDSCRIPT)
-Map=$(TARGET_OUTPUT_DIR)$(TARGET_OUTPUT_BASENAME).map
​

První definuje linkovací skript a druhý generování .map souboru. Obsah proměnné LDSCRIPT nadefinujeme v záložce Custom variables, proměnné TARGET_* jsou interní proměnné Code::Blocks a jsou popsány v dokumentaci programu v sekci 3.2.3 Build targets.

​
$(OBJCOPY) -O binary $(TARGET_OUTPUT_FILE) \
                $(TARGET_OUTPUT_DIR)$(TARGET_OUTPUT_BASENAME).bin
$(OBJCOPY) -O ihex $(TARGET_OUTPUT_FILE) \
                $(TARGET_OUTPUT_DIR)$(TARGET_OUTPUT_BASENAME).hex
cmd /c $(OBJDUMP) -S $(TARGET_OUTPUT_FILE) \
                >$(TARGET_OUTPUT_DIR)$(TARGET_OUTPUT_BASENAME).lst
​

První dva řádky spouští program arm-none-eabi-objcopy (proměnnou OBJCOPY jsme si nadefinovali v globálním nastavení kompilátoru) a generují .bin respektive .hex soubor. Třetí řádek spouští program arm-none-eabi-objdump (proměnná OBJDUMP je také nadefinována v globálním nastavení kompilátoru) a do .lst souboru generuje disasemblovaný výpis sestaveného programu. Protože používáme přesměrování standardního výstupu programu objdump, musíme program spustit pomocí příkazu cmd /c.

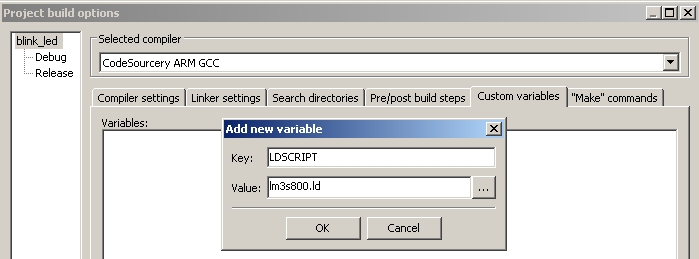

Nakonec si pro ladicí a produkční verzi programu vytvoříme proměnnou LDSCRIPT (obr. 1.16), která bude obsahovat jméno linkovacího skriptu. Proměnou LDSCRIPT jsme použili v nastavení parametrů linkeru. Na záložce Custom variables přidáme novou proměnnou tlačítkem Add. Ve zobrazeném formuláři zadáme do položky Key hodnotu LDSCRIPT a do položky Value zadáme jméno souboru linkovacího skriptu lm3s800.ld. Stiskneme tlačítko OK a proměnná je přidána do seznamu.

Společná nastavení pro ladicí a produkční verzi programu máme připravena, nyní ještě nastavíme parametry, které budou mít tyto verze odlišné. V našem jednoduchém příkladu to budou pouze parametry kompilátoru pro překlad zdrojových souborů. Pro větší projekty ale může být potřeba odlišně nastavit pro různé verze programu i řadu jiných parametrů.

V levém sloupci zvolíme položku Debug, vybereme záložku Compiler settings a podzáložku Compiler Flags. V comboboxu Policy ponecháme volbu Append target options to project options, námi zvolené parametry budou přidány k parametrům, které jsme nastavili pro celý projekt. Provádíme nastavení pro ladící verzi programu, v okně s checkboxy zvolíme parametr -g, který kompilátoru říká, aby generoval ladící symboly. To je vše co nastavíme speciálně pro ladicí verzi programu.

Nyní v levém sloupci zvolíme položku Release. Na dotaz, zda chceme uložit změny, které jsme provedli pro ladící verzi odpovíme kladně. Zopakujeme stejný postup jako u ladící verze, pro kompilátor ale vybereme jiné parametry. V okně s checkboxy vybereme parametr -Os, který říká kompilátoru, aby provedl optimalizace generovaného kódu s ohledem na výslednou velikost.

Stiskem tlačítka OK uložíme nastavené parametry našeho projektu.

V záložce Build log je zobrazen průběh sestavení celého projektu. Pokud jsme na záložce Other settings, v globálním nastavení kompilátoru, vybrali v comboboxu Compiler logging položku Full command line, zobrazují se nám v okně Build logu celé příkazové řádky. Můžeme zkontrolovat, zda se překlad zdrojových souborů a sestavení programu provádí se správnými parametry přesně podle našich představ. Okno Logs & others můžeme skrýt a znovu zobrazit klávesou F2 nebo z menu View položkou Logs.

Stejný postup zopakujeme i pro druhou verzi (Debug nebo Release) programu. Podíváme se do podadresářů obj\Debug\ respektive obj\Release\, sem se nám ukládají .obj soubory. Do podadresářů bin\Debug\ respektive bin\Release\ se ukládají sestavené programy v ELF formátu blink_led.elf, .bin a .hex verze, disasemblovaný výpis programu blink_led.lst a mapa programu blink_led.map.

Projekt uvedeme do výchozího stavu, tzn. odstraníme produkty překladu (soubory .obj) a linkování (.elf, .bin, .hex., .lst, .map), volbou Clean v menu Build. Výběr položky Rebuild v menu Build provede Clean projektu a následně Build projektu.
