Realizace

Na obrázku 1.2 jsou zobrazeny součástky, které budeme potřebovat (viz tabulka 1.3). Začněme úpravou plošného spoje (DPS). Pomocí skalpelu, nože na podlahoviny (tzv. kobercák) nebo čehokoliv ostrého vyškrabeme z plošného spoje nápis WELLEMAN. Mohl by totiž elektricky zkratovat piny konektoru P1 (D-SUB 25), protože v těchto místech bude konektor P1 připevněn a připojen k DPS. Výsledek by měl dopadnout podobně jako na obrázku 1.3.

Značka	Ks	Název	Objednací kód	Cena/ks
--	1	TA-ECS1, univerzální DPS 100x160mm, vrtaný	GES07713545	129,-Kč
P1	1	Konektor D-SUB-25 male (zástrčka), pájecí kalíšky	GES06600015	4,90 Kč
RN1	1	8 rezistorů 4k7 se společným vývodem	GES05302503	2,00 Kč

Tabulka 1.3 Základ přípravku - seznam součástek

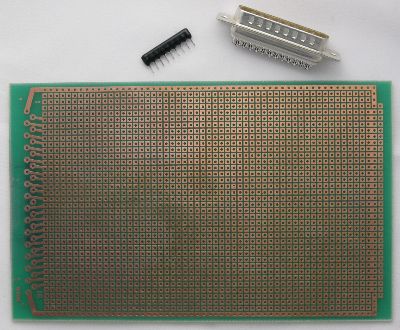

Obrázek 1.2 Základ přípravku - obsah nákupního košíku

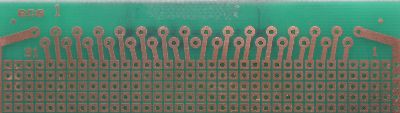

Obrázek 1.3 Základ přípravku - příprava DPS na umístění konektoru

Nyní nasadíme konektor P1 tak, aby byl k DPS kolmo, tj. aby DPS byl umístěn mezi dvěma řadami pinů/dutinek konektoru. Řada s menším počtem pinů bude na straně spojů, řada s větším počtem pinů pak na straně součástek. Konektor umístíme tak, aby piny 14 a 25 byly přímo proti vzdálenějším pájecím ploškám a zároveň tak, aby konektor byl uprostřed DPS na šířku, tj. aby z každé strany konektoru byl stejný počet pájecích plošek (viz obrázek 1.4). Jestliže nejde konektor nasadit lehce, obrousíme hrany DPS, případně celou plochu pod konektorem.

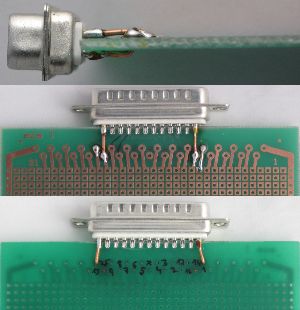

Obrázek 1.4 Základ přípravku - připevnění konektoru P1

Konektor P1 mechanicky připevníme pomocí pinů 1, 13, 14 a 25, pro jejichž připojení k DPS použijeme silnější měděný drát. Nejprve si nachystáme dráty pro spodní část, konektor přimáčkneme kolmo k DPS, a zapájíme pin 25 (tj pin na straně spojů). Pak zapájíme i pin 1 na straně součástek. Zkontrolujeme polohu konektoru vůči DPS (hl. kolmost k DPS) a provedeme případné úpravy. Nakonec zapájíme i piny 13 a 14. Výsledek je patrný z obrázku 1.4.

Dle schématu (obrázek 1.1) pak připájíme i ostatní piny konektoru P1. Na jejich připojení už stačí tenké drátky, které lze získat např. rozebráním UTP kabelu používaného pro počítačové sítě. Pin 25 připojíme na zem a propojíme jej přímo na konektoru s piny 18 - 24. Piny 16 a 17 budeme připojovat ze strany spojů. Nakonec připájíme i napájení. výsledek snažení si zkontrolujeme oproti obrázku 1.5.

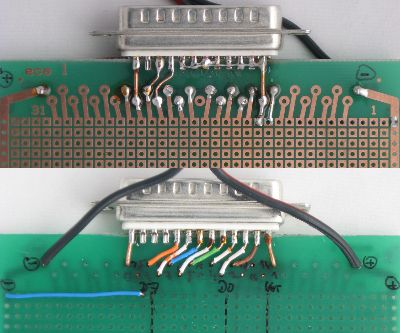

Obrázek 1.5 Základ přípravku - připájení konektoru P1

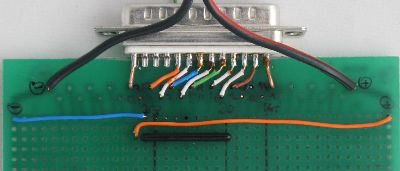

Na závěr připájíme pull-up odpory, resp. odporovou síť RN1 (viz schéma 1.1). Tu umístíme tak, aby její sdružený vývod byl proti pinu 25 konektoru P1 a ostatní její vývody byly umístěny proti přivodům k pinům 2 - 9 konektoru P1, tedy v místě budoucí datové sběrnice. Zároveň odporovou síť odsadíme o tři dírky od začátku dírkované části DPS (viz obrázek 1.6).

Obrázek 1.6 Základ přípravku - umístění odporu RN1

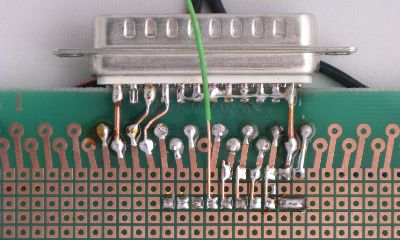

Sdružený vývod odporové sítě RN1 připájíme na napájení. Ostatní vývody zapájíme na místo budoucí datové sběrnice (piny 2 - 9 konektoru P1) a postupně je na straně spojů propojíme s přívody pinů 2 - 9 konektoru P1. Postupujeme tak, že si vždy odizolujeme kus drátku, přípájíme jej k vývodu odporové sítě RN1, pak jej připájíme k přívodu pinu konektoru P1 a nakonec jej štípacími kleštěmi zakrátíme (obrázek 1.7).

Obrázek 1.7 Základ přípravku - napojení RN1 na sběrnici

Ve výsledku máme připevněn konektor P1, jehož vývody jsou připájeny k DPS, máme položen základ řídící a datové sběrnice, která je vyvedena z paralelního portu, a vodiče datové sběrnice jsou pomocí pull-up odporů odporové sítě RN1 vytaženy na úroveň log. 1.

Oživení

S ohledem na to, že všechny součástky pájené v tomto kroku jsou buď konektory nebo pasivními součástkami, žádné oživení není nutné. Pouze provedeme vizuální kontrolu spojů s ohledem na zkraty nebo nekvalitně provedené spoje. Zkontrolujeme také, že všude dodržujeme polaritu napájení, tedy že jsme nikde nezaměnili napájení se zemí.
