Přístup přes telnet

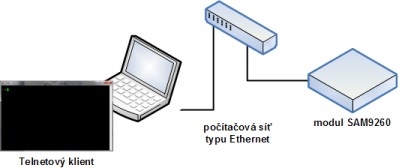

Telnetové spojení s modulem lze ovšem navázat jen tehdy, jestliže jsou modul a telnetový klient (např. náš počítač s Putty) vzájemně propojeni přes počítačovou síť, jestliže je modul nabootován až do systému Linux a jestliže v systému Linux běží služba (daemon) protokolu telnet. Tato služba se chová jako server, který na TCP portu 23 čeká na žádost o otevření nového spojení s modulem.

Z povahy telnetového spojení je zřejmé, že tento typ přístupu nelze použít pro sledování hlášení během bootování modulu.

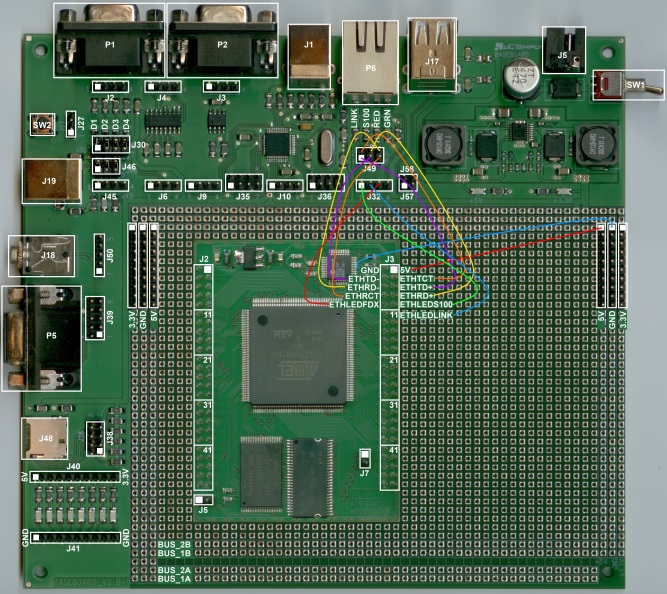

Referenční zapojení ethernetového rozhraní modulu SAM9260 je v případě použití základní desky Baseboard vidět na obrázku 1.8. Součástí konektoru typu RJ45, označeném na základní desce jako P6, je vedle indikačních LED diod i oddělovací trafo, takže zapojování bude ještě o něco jednodušší.

Modul zasuneme do pájecího pole základní desky a nachystáme si několik drátových propojek různých barev.

Jako první připojíme k modulu napájecí napětí +5V a zem GND - stejnojmenné pinheady na boku základní desky propojíme s piny 1 a 3 pinheadu J3 na modulu SAM9260.

Dále přivedeme signály ETHTD-, ETHRD- a ETHRCT z PHY vrstvy na konektor P6 - propojíme piny 4, 6 a 8 pinheadu J3 na modulu s piny 3, 6 a 5 pinheadu J49 na základní desce. Obdobně přivedeme na konektor P6 i signály ETHTCT, ETHTD+ a ETHRD+ z PHY vrstvy - propojíme piny 3, 5 a 7 pinheadu J3 na modulu s piny 2, 1 a 4 pinheadu J49 na základní desce.

Zapojování zakončíme připojením indikačních LED diod osazených u konektoru P6. Na obrázku 1.8 jsou tyto označeny jako LINK (D26), S100 (D25), RED (D28) a GRN (D27). Čísla v závorce udávají pak označení ve schématu. Paralelně k LED diodám LINK a S100 jsou zapojeny i LED diody integrované do konektoru P6.

Zpět k samotnému zapojení indikačních LED diod: výstupy obvodu PHY pro ovládání LED diod: ETHLEDS100, ETHLEDLINK a ETHLEDFDX přivedeme na LED diody S100 (D25), LINK (D26) a RED (D28) na základní desce - propojíme piny 9, 11 a 10 pinheadu J3 na modulu s piny 1, 2 a 3 pinheadu J32 na základní desce. LED dioda LINK (žlutá) a žlutá LED dioda v konektoru P6 budou indikovat připojení linky/aktivitu (svítí/bliká); LED dioda S100 (zelená) a zelená LED dioda v konektoru P6 budou indikovat aktuální komunikační rychlost 10/100Mbit (nesvítí/svítí). A konečně dioda RED (červená) bude indikovat full duplex/kolize (svítí/bliká). LED dioda GRN zůstane nevyužita. Tímto jsme dokončili zapojení ethernetového rozhraní.

Nejprve však uvedeme výchozí parametry síťového rozhraní modulu, tak jak jsou nastaveny v předinstalovaném Linuxu a v zavaděči U-Bootu:

Každé síťové rozhraní má přiřazenu jedinečnou adresu, pomocí které se jednotlivé síťové rozhraní na síti ethernet na vzájemně identifikují. Nazývá se MAC adresa. Je to něco jako IP adresa, ale na nižší úrovni. Seznam MAC adres je spravován globálně institucí IEEE, která přiděluje rozsahy MAC adres jednotlivým výrobcům. Tak je zajištěna globální jedinečnost MAC adresy. Pak je tu ještě možnost použít speciálního rozsahu MAC adres - jsou to adresy, které si můžeme nastavit sami. Za jejich jedinečnost v rámci sítě odpovídáme tudíž my. A právě tuto druhou možnost využijeme, když si budeme nastavovat naši vlastní MAC adresu.

Výchozí MAC adresa modulu SAM9260 je zakompilována v binárním souboru sekundárního zavaděče U-Bootu a její hodnota je 02:FF:FF:FF:FF:FF. Hodnota 02 v nejvýznamnějším bajtu zajišťuje, že druhý bit tohoto bajtu je nastaven na 1. Tak se označují lokálně přidělené MAC adresy. Všechny MAC adresy přidělované globálně mají totiž tento bit nulový. Zbylých nižších pět bajtů může u lokálně přidělované MAC adresy nabývat libovolné hodnoty. Zvolíme si tedy pro ně nějaká hezká čísla, řekněme, že naše nová MAC adresa bude 02:40:50:60:70:90.

Samotné nastavení MAC adresy provedeme v prostředí zavaděče U-Bootu. Linux totiž nastavení MAC adresy přebírá z U-Bootu a během svého zavádění ji nastavuje do síťového rozhraní.

Spustíme si program Putty, nahrajeme si předvolbu pro sériový port a otevřeme spojení stiskem tlačítka Open. Zapneme napájecí napětí na základní desce a jakmile uvidíme, že zavaděč U-Boot startuje (hláška U-BOOT s číslem verze a datem sestavení) stiskneme libovolnou klávesu, abychom přerušili automatické zavedení jádra Linuxu. Tím se dostaneme do promptu U-Bootu.

MAC adresa je uložená v proměnné prostředí U-Bootu (něco jako proměnná v linuxovém shellu) z názvem ethaddr. Změnu hodnoty proměnné na naši novu MAC adresu provedeme příkazem (celý postup je na obrázku 1.9:

u-boot> setenv ethaddr 02:40:50:60:70:90

Úspěšnost si můžeme zkontrolovat vyčtením aktuální hodnoty pomocí příkazu:

u-boot> printenv ethaddr

Aby hodnota proměnné ethaddr zůstala zachována i mezi restarty a po odpojení napájení, musíme ji uložit do paměti DataFlash (případně NandFlash) modulu. To zajistíme snadno příkazem:

u-boot> saveenv

U-Boot potvrdí uložení všech proměnných prostředí do DataFlash/NandFlash.

A můžeme jít do finále - zkusíme, jestli síťové rozhraní funguje. Připojíme modul do počítačové sítě. Měly by se rozsvítit obě LED diody na konektoru P6. Příkazem ping směrovaným třeba na naši síťovou bránu ověříme, že vše funguje jak má:

u-boot> ping 192.168.1.254

Pokud vše funguje, U-Boot odpoví takto:

macb0: Starting autonegotiation...
macb0: Autonegotiation complete
macb0: link up, 100Mbps full-duplex (lpa: 0x45e1)
Using macb0 device
host 192.168.1.254 is alive

Síťové rozhraní máme nastaveno a oživeno. Teď už můžeme nabootovat do Linuxu. Zadáme příkaz:

u-boot> run bootcmd

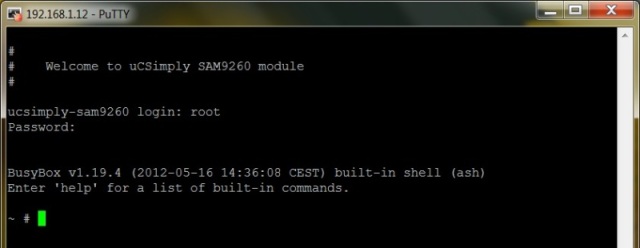

Linux nabootuje a bude čekat na přihlášení. Služba telnetd je automaticky spuštěna jako poslední krok při inicializaci systému.

Příkaz poweroff provede bezpečné vypnutí systému, ovšem nesmíme se nechat zmást tím, že bezprostředně po zadání příkazu dojde k ukončení spojení ze strany modulu. Modul ještě není připraven na vypnutí napájení. Ukončení spojení způsobilo vypnutí síťového rozhraní, což je jeden z prvních kroků při ukončování běhu systému. Že už můžeme vypnut napájení přes telnet prostě nepoznáme. Hlášku Power down uvidíme pouze a jen na systémové konzoli, tj. přes sériový port DBGU.
