Grafický kontrolér od FTDI

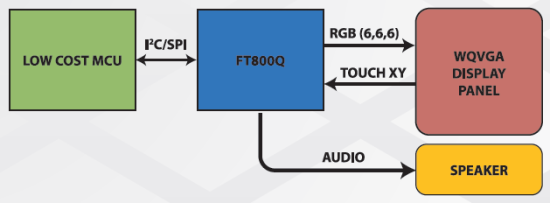

Společnost FTDI Chip, která je známá svými USB převodníky, se pustila do nové oblasti periferií pro mikrokontroléry. Jejich nový grafický kontrolér, FT800 Embedded Video Engine (EVE), umožní ovládat QVGA a WQVGA TFT displeje i z méně výkonných 8bitových mikrokontrolérů prostřednictvím SPI nebo I2C rozhraní. Obvod FT800 v sobě kombinuje řízení grafického displeje, dotykový kontrolér a zvukový kontrolér a nabízí tak řešení, které redukuje spotřebu energie, počet součástek, velikost DPS a tím i cenu výsledného systému.
Oproti standardní grafickým kontrolérům, kdy řídící procesor vytváří bitovou mapu obrazu ve frammebufferu kontroléru, pracuje FT800 jako grafický engine. Interpretuje příkazy z mikrokontroléru a výsledný obraz vytváří z primitivních objektů, jako jsou například čáry, body, obdélníky, bitmapy atd.
Zvukový kontrolér přehrává MIDI notové nebo PCM audio záznamy. V ROM paměti je obsažena řada užitečných zvuků. ROM paměť obsahuje také sadu fontů. Obvod bude dodáván v 48pinovém QFN pouzdře.
Vlastnosti FT800
- je určen pro QVGA a WQVGA TFT displeje s paralelním RGB rozhraním
- hardware pro dithering poskytuje 24bitové (true color) barvy na 18bitovém rozhraní
- 256 KB interní paměti objektů
- paměť 8 KB pro uložení seznamu až 2000 objektů
- kontrolér pro 4drátové odporové dotykové panely
- PWM výstup pro řízení jasu displeje
- podpora antialiasingu
- nízká spotřeba energie, v aktivním módu proud 35 mA, ve sleep módu 25 uA
- základní grafické prvky umožňují vytvářet složitější objekty (např. analogové hodiny)
- integrovaný audio výstup přehrává pípnutí, tóny nebo audio záznam
- rozhraní SPI nebo I2C pro mikrokontroléry

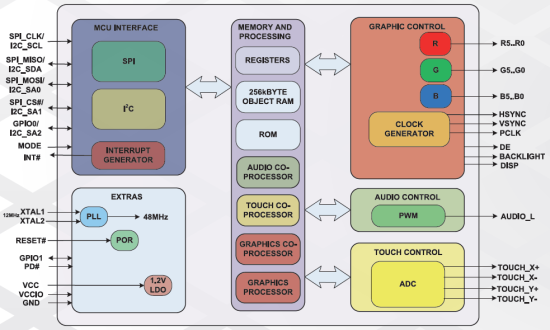

Blokové schéma FT800
K dispozici je rozsáhlý programátorský manuál, zdrojové kódy a aplikační poznámky, které zkušeným vývojářům umožní vytvářet vlastní grafické prvky a kompletní grafické systémy. Ve spolupráci se společností MikroElektronika dodává FTDI Chip grafický návrhový systém Visual TFT.
Obvod FT800 je nyní dodáván ve vzorcích, plná produkce a dodávky jsou plánovány na konec roku 2013.
