Miniaturní modul se Zynq-7000 SoC
Distributor Avnet Electronics Marketing bude dodávat miniaturní modul Xilinx Zynq-7000 All Programmable (AP) SoC Mini-Module Plus, jehož základem je SoC (System on Chip) Xilinx Zynq-7000 AP SoC XC7Z045T. Tento modul je již třetím z modulů, které patří do vývojového systému Mini-Module Plus Development System. Jedná se o modulární vývojový systém, který obsahuje základní desku, FPGA/SoC modul, modul napájení a volitelnou kartu FPGA Mezzanine Card. Nový modul se Zynq-7000 doplňuje dva již dříve oznámené moduly, které jsou vybaveny FPGA obvody firmy Xilinx 7K325T a 7K410T z řady Kintex-7.
Na malé ploše modulu Xilinx Zynq-7000 AP SoC Mini-Module Plus je integrován veškerý základ, potřebný pro embedded systém. Vedle obvodu Xilinx Zynq-7000 AP SoC XC7Z045 je modul osazen 1GB DDR SDRAM, Flash pamětí, 10/100/1000 Ethernet PHY obvodem a řadou dalších periferií.
Vlastnosti modulu
- Xilinx Zynq-7000 AP SoC XC7Z045-1FFG900
- 1GB DDR3 SDRAM
- 128MB paralelní Flash
- 32MB QSPI Flash
- 8KB of I2C EEPROM
- MicroSD slot
- Real-time clock
- 10/100/1000 Ethernet PHY rozhraní
- USB 2.0 rozhraní
- USB-UART rozhraní
- Programovatelný LVDS zdroj taktů (GTX reference clock)
- 200 MHz LVDS oscilátor (system clock)
- JTAG port pro konfiguraci a programování obvodu
- Processor PJTAG header
- 8 GTX portů
- 132 uživatelských I/O pinů

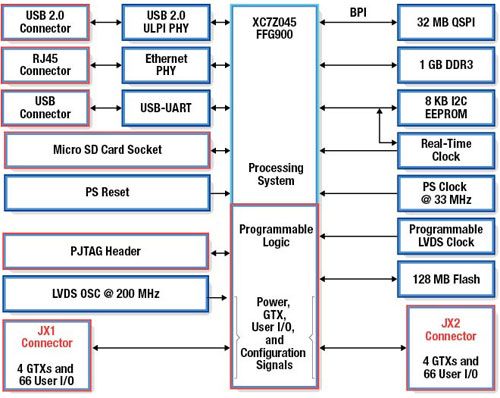

Blokové schéma modulu
Avnet nyní přijímá předběžné objednávky, modul bude dodáván od letošního června.
