ZigBee a Cortex-M3 od Texas Instruments
Nový SoC (System on Chip) CC2538 společnosti Texas Instruments integruje procesor ARM Cortex-M3, až 32KB paměti SRAM a 512KB paměti Flash a IEEE 802.15.4 transceiver. Podporuje standardy ZigBee PRO, ZigBee Smart Energy a ZigBee Home Automation and lighting a zajišťuje tak možnost spolupráce se současnými i budoucími produkty ZigBee. Pro komunikaci s okolím je k dispozici 32 GPIO pinů a sériová rozhraní.
Na chipu je integrován AES-128/256, SHA2 hardwarový šifrovací akcelerátor a volitelně ECC-128/256, RSA akcelerátor. Obvod je optimalizován pro aplikace napájené baterií, ve sleep módu potřebuje proud pouze 1,3uA. Je určen pro práci v prostředí s teplotou až do 125°C.
Pro vývojáře je dodáván vývojový kit CC2538DK, který umožňuje ověřit prácí s obvodem bez nutnosti konstrukce doplňkových desek. Kit obsahuje moduly s obvodem CC2538 a základní desku s integrovaným debuggerem, LCD displejem, tlačítky, LEDkami, světelným senzorem a akcelerometrem. Desky jsou kompatibilní se SmartRF Studiem od Texas Instruments, které umožňuje provádět testy výkonnosti a optimalizovat nastavení RF registrů.

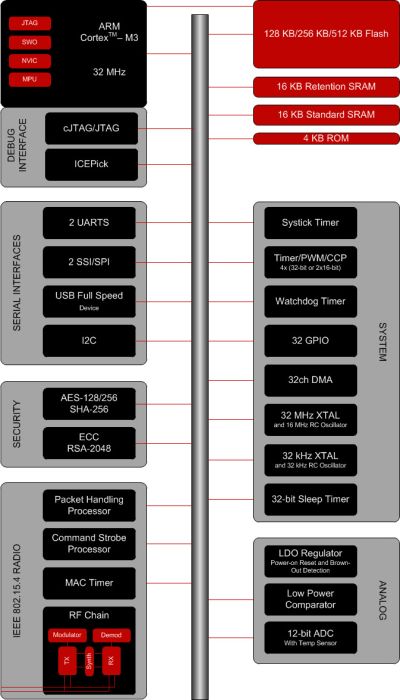

Přehled vlastností
- ARM Cortex-M3, taktovaný až 32 MHz
- 128KB až 512KB Flash paměti
- 32KB SRAM
- podpora On-Chip Over-the-Air Upgrade (OTA)
- podpora Dual ZigBee Application Profiles
- cJTAG a JTAG rozhrani
- 2.4-GHz IEEE 802.15.4 Compliant RF Transceiver
- AES-128/256, SHA2 Hardware Encryption Engine
- volitelný ECC-128/256, RSA Hardware Acceration Engine
- napájení 2V – 3,6V
- µDMA
- 4 x obecný časovač
- 32bitový 32-kHz sleep timer
- watchdog timer
- 12bitový AD převodník s osmi kanály
- monitor baterie a teplotní senzor
- USB 2.0 Full-Speed Device (12 Mbps)
- 2 x SPI
- 2 x UART
- I2C
- 32 x GPIO
- pouzdro QFN56 8 x 8 mm
- pro teploty do 125°C
