Farnell prodává PSoC4 Pioneer Kit
Distributor Farnell má v prodeji nový vývojový kit pro mikrokontroléry PSoC4 od Cypress Semiconductor. Nízká cena a jednoduchost PSoC4 Pioneer Kitu umožňuje vývojářům všech kategorií, aby se seznámili s rodinou mikrokontrolérů PSoC 4200. Architektura PSoC4 společnosti Cypress Semiconductor kombinuje analogové a digitální struktury PSoC s výkonným procesorem ARM Cortex-M0.
PSoC4 Pioneer Kit je vybaven konektory, které jsou kompatibilní se Shieldy konceptu Arduino a doplňkovými deskami Pmod od Digilentu. Tak je možné s kitem použít velké množství periferních desek. Kit je, mimo jiné, vybaven také CapSense Sliderem, RGB LED diodou a tlačítkem.
Architektura PSoC4 potřebuje v hibernačním módu pouze 150 nA a ve stop módu jen 20 nA. V aktivním režimu může pracovat v rozsahu napájení od 1,71 do 5,5 V.
Deska je vybavena také mikrokontrolérem PSoC5LP (Cortex-M3), který slouží jako debugger a programátor. Ke kitu není proto potřeba kupovat žádný externí programátor. K vývojářskému PC se připojuje přes USB rozhraní a komunikace s PSoC4 probíhá přes SWD kanál a konvertory USB-UART nebo USB-I2C. K dispozici je vývojový systém PSoC Creator, který poskytuje všechny nástroje nutné pro návrh a ladění systému.
Vlastnosti osazeného PSoC4 CY8C4245AXI
- 32-bit ARM Cortex-M0 48 MHz CPU
- 16-bit Timer/PWM
- Low Power Comparator
- 12-bit 1 Msps SAR ADC
- Programmable Analog Block
- Programmable Digital Block
- Versatile I/O System
- 150 nA Low Leakage Hibernate Mode
- 20 nA Stop Mode
- 1.71 – 5.5 V Operation
Vlastnosti osazeného PSoC5LP CY8C5868LTI
- 32-bit ARM Cortex-M3 67 MHz CPU
- použit jako programátor a debugger pro PSoC4
- ladící rozhraní SWD
- konverze USB-UART a USB-I2C
Rozšiřující konektory kitu
- Arduino Shield Compatible Headers
- Digilent Pmod Compatible Header
- Cypress PSoC 5LP GPIO Header
Ukázkové projekty
- Blikání LEDkou pomocí PWM
- Blikání RGB LEDkou pomocí PWM
- Low-Power demo
- CapSense Slider demo

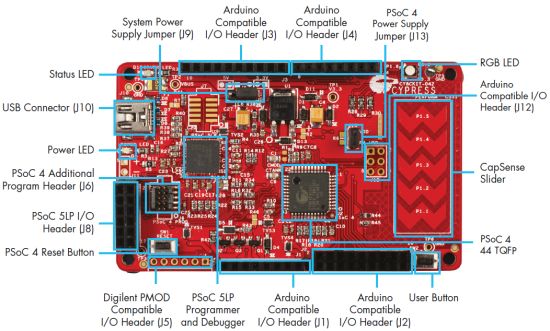

Popis kitu
