EnSilica představuje modul eSi-ZM1
Společnost EnSilica, která je vedoucí firmou v oboru návrhu integrovaných obvodů a systémových řešení, představila první modul eSi-ZM1 nové řady eSi-Modules, jehož základem je obvod Zynq-7000 společnosti Xilinx. Architektura Zynq-7000 kombinuje výkonný dvoujádrový subsystém ARM Cortex A9 MPcore s technologií Xilinx Series-7 FPGA a je ideální platformou pro vývoj komerčních a průmyslových aplikací v automobilní a spotřební elektronice, průmyslové automatizaci, telekomunikacích, lékařské elektronice atd.
Malé rozměry modulu, nízká cena, robustní konektor s velkým počtem kontaktů a dostupnost v komerčním i průmyslovém teplotním rozsahu jsou faktory, které umožňují použít modul jak pro masovou výrobu tak i pro prototypování široké řady produktů, postavených na platformě Zynq-7000. Modul má rozměry 82 x 50 mm a je v současnosti nasazován v řadě výrobků, mezi kterými je i radar a media server.
Modul eSi-ZM1 je unikátní tím, že poskytuje na svém konektoru MXM3.0 vyjímečně velký počet I/O vývodů a plně zpřístupňuje kapacitu FPGA, aniž by obětoval signální integritu. K dispozici je řada rozhraní včetně gigabitového Ethernet PHY, 4portového USB 2.0 hubu, I2C a microSD slotu. Programovatelná logika umožňuje použít takové periferie, které jsou pro cílovou aplikaci požadované.
EnSilica k modulu eSi-ZM1 dodává potřebnou firmwarovou a softwarovou podporu včetně BSP (Board Support Package) a embedded Linuxu na microSD kartě. Vedle této podpory EnSilica také k modulu nabízí doplňkové vývojové služby.
Jedním z dalších plánovaných obvodů v rodině eSi-Modules je Altera Cyclone IV SoC.
Vlastnosti modulu
- Xilinx Zynq XC7Z020
- ARM dual-core Cortex A9 MPCore processor, 666 MHz
- 85 K logic cells
- 560 KB block RAM
- 220 DSP Slices
- pouzdro CLG484
- 33,333 MHz oscilátor
- 1 GB, 1.35 V, 32-bit wide DDR3 SDRAM, 533 MHz
- 1 GB, 1.8V, 8-bit wide NAND FLASH
- 16 MB QSPI Flash
- Real-Time Clock
- 1 Kb I2C EEPROM
- microSD slot
- RGMII Gigabit Ethernet PHY, 1588 time stamping
- 4-port USB 2.0 hub
- 8 diferenciálních analogových vstupů
- 12 MIO pinů
- 134 EMIO pinů s definovatelným I/O napětím
- PJTAG ladící konektor
- UART pro připojení terminálu
- jediné napájení 3,3 V
- rozměry 82 mm x 50 mm
- komerční a průmyslové teplotní rozsahy
- předinstalovaná microSD karta s Linux BSP

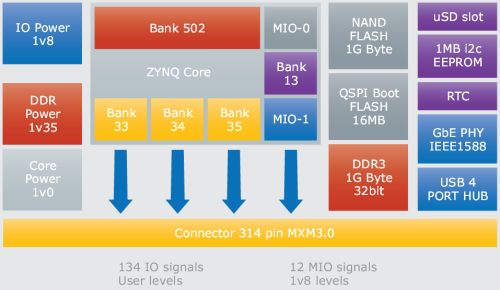

Blokové schéma modulu eSi-ZM1
Využití modulu
- automobilní elektronika
- spotřební elektronika
- průmyslová automatizace
- telekomunikace
- lékařská elektronika
