Nejmenší modul s dvoujádrovým ARM Cortex-A9
Společnost Variscite představila nový SoM (System-on-Module) modul s procesorem ARM Cortex-A9, jehož rozměry jsou 52 x 17 mm. Modul DART-4460 je osazen dvoujádrovým 1,5 GHz mikroprocesorem TI OMAP4460, až 1 GB DDR2 SDRAM a 8 GB eMMC Flash pamětí. Při taktovacím kmitočtu 400 MHz je spotřeba modulu pouze 44 mA. K dispozici jsou operační systémy Linux a Android.
Použítí modulu DART-4460 se pohybuje od nejlehčích tabletů po kompaktní multimediální systémy. Díky malým rozměrům bylo dosaženo nízké spotřeby 5 mA v suspendovaném módu a 44 mA v aktivním módu při taktovací frekvenci 400 MHz a napájení Li-Po baterií 3,7 V. Známé moduly Gumstix jsou o 12 procent větší. Jejich rozměry jsou 58 x 17 mm.
Modul je osazen SoC (System-on-Chip) OMAP4460 od Texas Instruments, který je vybaven dvoujádrovým 1,5 GHz procesorem Cortex-A9, 384 MHz PowerVR SGX540 GPU a programovatelným DSP, který umožňuje 1080p kódování. SoC OMAP4460 byl použit v produktech jako je Samsung Galaxy Nexus nebo Kindle Fire HD a nyní míří do multimediálních embedded zařízení. Dvoujádrový procesor Cortex-A9 byl již dříve použit na desce Pandaboard ES a také na modulu VAR-SOM-OM44 firmy Variscite, jehož rozměry jsou 67,8 x 38,6mm.
Pokud nebereme v úvahu rozměry a spotřebu, tak je modul DART-4460 téměř stejný jako modul VAR-SOM-OM44. DART-4460 má ale místo microSD slotu 4 GB nebo 8 GB Flash paměť a postrádá rozhraní touchscreenu a gigabitového ethernetu. Paměť DDR2 SDRAM je v základu 512 MB, ale může být rozšířena na 1 GB. Modul je také dodáván v průmyslové teplotní verzi (-40 až +85° C). Může být vybaven i síťovým rozhraním WiFi a Bluetooth. Periferie jsou vyvedeny na jeden 40pinový a dva 70pinové konektory.

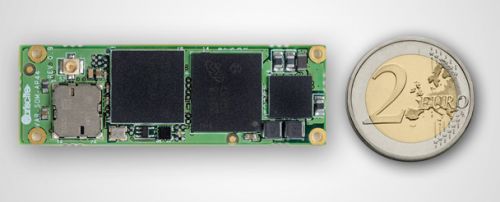

Velikost modulu DART-4460
Vlastnosti modulu DART-4460
- Processor TI OMAP4460
- Dual Cortex-A9 cores @ 1.5GHz
- PowerVR SGX540 GPU
- Programovatelný DSP
- 512MB až 1GB LP-DDR2 RAM
- Až 8GB eMMC Flash
- 802.11b/g/n WiFi
- Bluetooth 4.0
- HDMI 1.3 (1920 x 1080)
- RGB (1400 x 1050 24-bit)
- DSI (1400 x 1050 24-bit)
- 2x SD/MMC
- 2x USB 2.0 host
- USB 2.0 OTG
- 3x UART (až 3.6Mbps)
- 2x I2C
- 2x SPI
- 2x CSI (camera)
- CPI (camera)
- S/PDIF audio
- Audio — mic; line-in; line-out with headphone driver
- One-wire/HDQ
- GPMC local bus interface
- Napájení 3,3 - 4,5 V; 1,8 V I/O; spotřeba 5 mA suspend mode, 44 mA active mode with 3.7 V Li-Po battery @ 400MHz
- Provozní teplota — komerční (0 až 70° C) a průmyslová (-40 až 85° C)
- Rozměry — 52 x 17 x 4.7mm (2.04 x 0.67 x 0.19 in.)
- Operační systém — Linux (3.4.0 kernel); Android (v4.1.2)

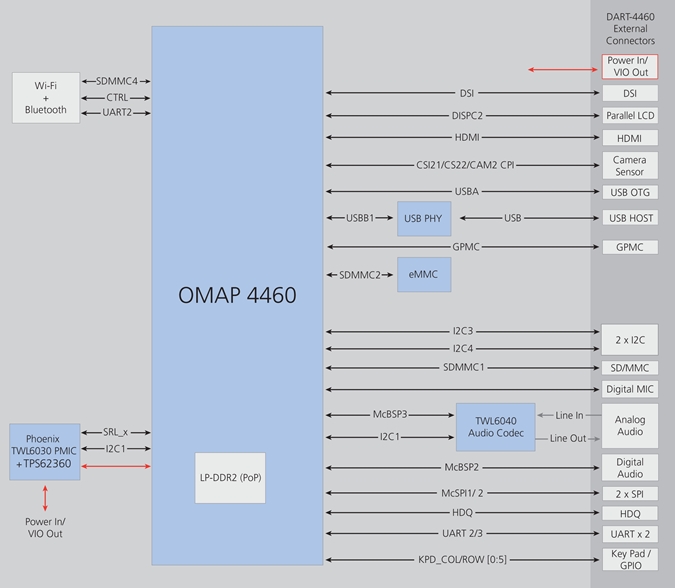

Blokové schéma modulu DART-4460
Pro vývojáře dodává Variscite adaptér, díky kterému lze modul DART-4460 zasunout do aplikační desky od modulu VAR-SOM-OM44 a také aplikační desku určenou pro modul DART-4460. Dostupnost a cena modulu zatím nebyly oznámeny.
