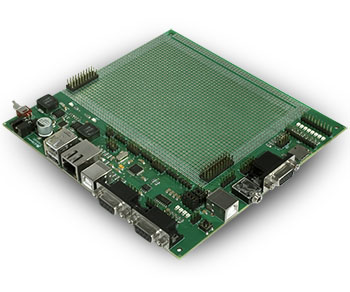

Prototypovací deska BaseBoard

BaseBoard

Prototypovací deska BaseBoard byla navržena pro práci s procesorovými moduly uCSimply. Umožňuje vývoj a ladění uživatelské aplikace dříve než je dostupná cílová deska a také experimentování s mikrokontroléry ve školních laboratořích. Prototypovací deska BaseBoard je osazena řadou konektorů, které mohou být propojeny s vývody procesorového modulu, má velké prototypovací pole a umožňuje jednoduše ověřit zapojení obvodů a funkčnost vyvíjeného software.
Součástí prototypovací desky BaseBoard je obvod FTDI FT2232, díky kterému lze, spolu s volně dostupným OpenOCD serverem, ladit vyvíjený program a není třeba samostaný JTAG adaptér. Procesorový modul uCSimply lze jednoduše zasunout do otvorů prototypovacího pole. Vývody modulu je možné pomocí propojovacích káblíků zapojit na vývody konektorů, které jsou umístěny okolo prototypovacího pole. K dispozici jsou konektory RS-232 rozhraní, USB host i device konektory, ethernetový konektor, slot na microSD paměťovou kartu, VGA konektor. Na prototypovacím poli je možné také realizovat vlastní zapojení a propojit jej na porty procesorového modulu. Okolo prototypovacího pole je rozvedeno také napájení 5V a 3,3V spolu se zemnícím vodičem.

Vlastnosti desky

  • dva RS-232 konektory DB9, obvod MAX3232
  • signalizace RS-232 komunikace pomocí LED
  • obvod FTDI FT2232 s konektorem USB-B, lze jej použít jako JTAG adaptér
  • ethernetový konektor RJ-45 typu MagJack včetně transformátorů a signalizačních LED
  • dvojitý USB-A konektor
  • konektor USB-B
  • audio konektor
  • microSD slot
  • tlačítko pro ruční reset mikrokontrolérů
  • VGA konektor DB15
  • osm LED s rezistory pro jednoduché experimenty
  • signály z konektorů jsou vyvedeny na pinheady umístěné okolo prototypovacího pole
  • napájení 9 až 12 V
  • napájecí konektor o průměru 2,1 mm
  • spínač napájení
  • stabilizované napětí 5V a 3,3V
  • rozvod napájení a GND kolem prototypovacího pole
  • prototypovací pole s rastrem 0,1” (2,54 mm)
  • otvory pro distanční sloupky

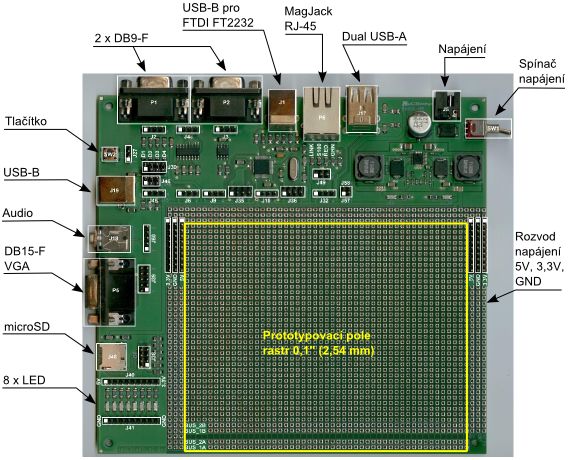

Popis prototypovací desky

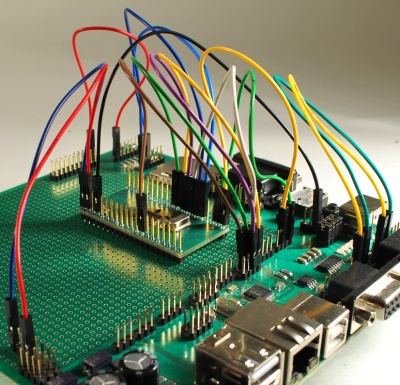

Příklad zapojení s modulem LM3S800

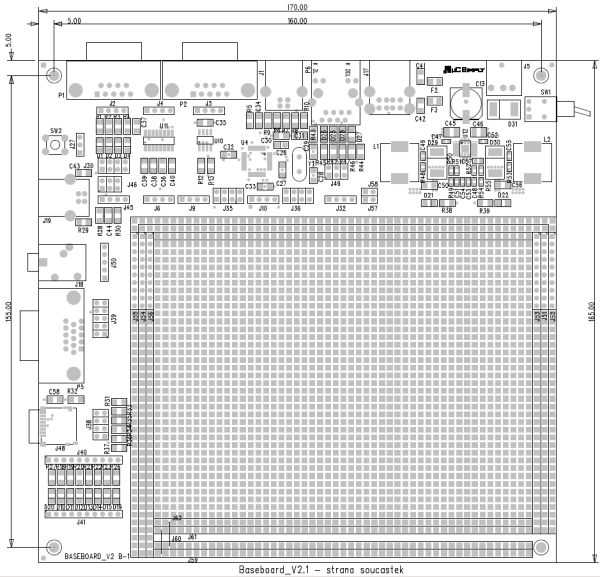

Rozměry prototypovací desky

Dokumentace
