Modul SAM9260

Modul SAM9260

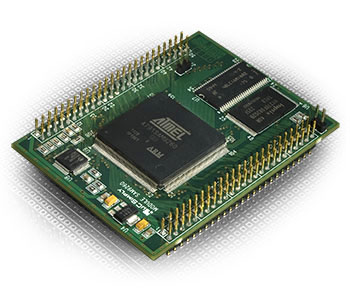

Procesorový modul SAM9260 je osazený mikroprocesorem Atmel AT91SAM9260 s 32 bitovým procesorem ARM926EJ-S, 32 MB SDRAM, 256 MB NAND Flash, 4 MB SPI DataFlash a ethernetovým rozhraním. Maximální operační frekvence procesoru je 180 MHz. Modul má 100 vývodů, které jsou uspořádány ve dvou řadách 2x25 pinů s roztečí 2,54 mm. Napájení modulu je 5 V.
Mikroprocesor AT91SAM9260 je vybaven interní SRAM o velikosti 8 KB, ladicí jednotkou s JTAG portem, řadou periferií jako je ethernetový 10/100 Mbps kontrolér, řada UARTů, SPI porty, I2C port, USB device i host porty, MultiMedia Card (MMC) rozhraní, řadiče SDRAM a SRAM pamětí. Booloader, obsažený v ROM paměti mikrokontroléru, umožňuje zavedení programu z DataFlash nebo NAND Flash paměti, případně z USB nebo sériového portu. Procesor ARM926EJ-S je vybaven jednotkou správy paměti (MMU - Memory Management Unit), která umožňuje použití operačního systému Linux nebo WindowsCE.
K dispozici je operační systém Linux, bootovací program U-Boot a sada návodů, které popisují, jak vyvíjet aplikace pro Embedded Linux, jak psát ovladače periferií, jak konfigurovat jádro operačního systému, jak vytvořit obraz systému a zapsat jej do Flash paměti.
Modul SAM9260 lze použít jako jádro zákaznické desky reálného výrobku, ale také k vývoji, prototypování a výuce. Spolu s prototypovací deskou BaseBoard může být modul SAM9260 použit pro vývoj a ladění uživatelské aplikace předtím, než je dostupná cílová deska aplikace a také k experimentům ve školních laboratořích. Prototypovací deska BaseBoard je osazena řadou konektorů, které mohou být propojeny s vývody procesorového modulu, má také prototypovací pole a umožňuje tak jednoduché ověření požadovaného zapojení a funčnosti vyvíjeného software. Součástí prototypovací desky BaseBoard je také obvod FTDI FT2232, díky kterému lze, spolu s volně dostupným OpenOCD serverem, ladit vyvíjený program a není třeba samostaný JTAG adaptér.

Vlastnosti modulu

  • mikrokontrolér ATMEL AT91SAM9260
  • max. frekvence 180 MHz
  • SDRAM paměť 32 MB (128 Mbit x 16)
  • sériová SPI DataFlash paměť 4 MB (32 Mbit) , lze použít pro bootování
  • NAND Flash 256 MB (2 Gbit x 8), lze použít pro bootování
  • Ethernet PHY rozhraní 10/100 Mbit/s, RMII rozhraní
  • krystal 18,385 MHz pro generování taktu mikroprocesoru
  • krystal 32,123 kHz pro RTC obvod mikroporcesoru
  • oscilátor 50 MHz pro Ethernet PHY rozhraní
  • napájecí napětí 5 V
  • dvě řady 2x25 pinů s roztečí 0,1" (2,54 mm)
  • rozměry 60 x 40 mm
  • podpora operačního systému Linux

Mikrokontrolér AT91SAM9260

  • 32 bitový procesor ARM926EJ-S, maximální operační frekvence 180 MHz
  • MMU (memory management unit)
  • DSP instrukce a akcelerace JAVA
  • 8 KB Data Cache, 8 KB Instruction Cache
  • 2 x 4 KB interní SRAM
  • 32 KB interní ROM s bootloaderem
  • Ladící jednotka, řadič přerušení
  • Bootování z NAND Flash, SDCard nebo DataFlash
  • USB 2.0 Full Speed Device a Host řadiče
  • Ethernet MAC 10/100 Mbps řadič
  • MMC/SDCard/SDIO řadič
  • 6 x USART + 1 DBGU port
  • SPI a I2C rozhraní
  • JTAG rozhraní

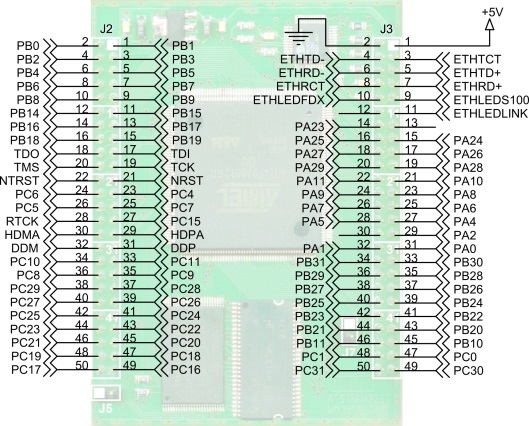

Popis modulu

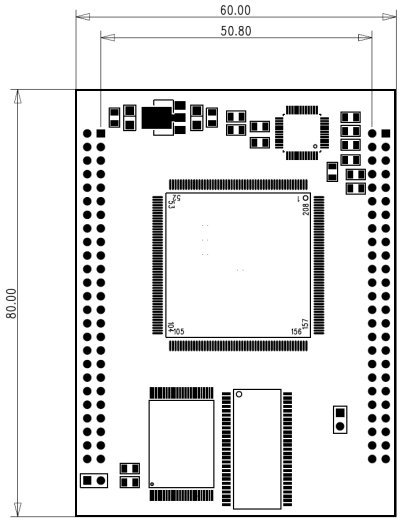

Rozměry modulu

Hardwarová dokumentace

Linuxová dokumentace

.NET Micro Framework dokumentace

Příklady

Linux Board Support Package

.NET Micro Framework v4.3 Board Support Package

Vývojové nástroje

Zdrojové kódy
